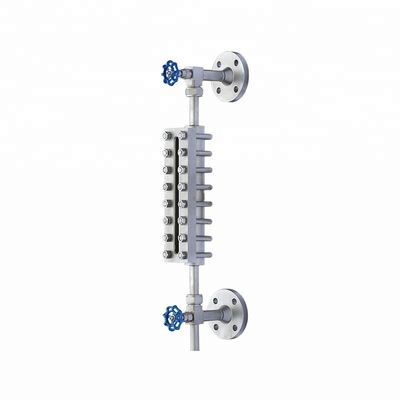

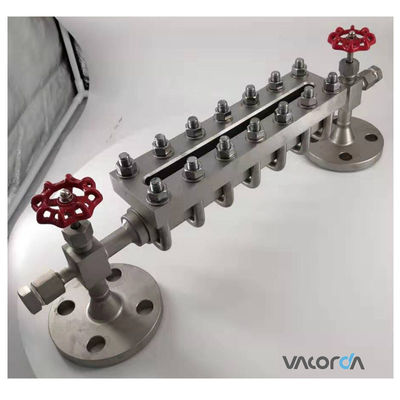

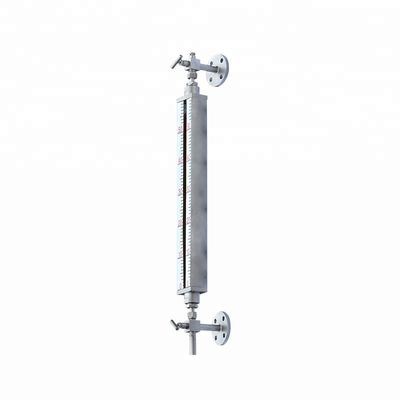

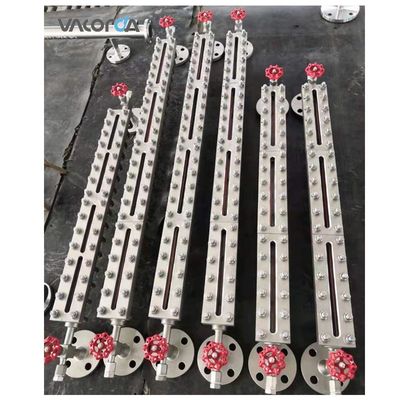

Tipo transparente durable indicador llano, indicador del nivel del agua del tubo de cristal
El indicador llano de la placa de cristal se divide en tres clases: Tipo transparente, tipo de la reflexión y tipo del vidrio de vista. El indicador llano es compuesto principalmente por el cuerpo del indicador de nivel, válvula superior (válvula de gas), baja la válvula (válvula líquida), válvula de desagüe, bola de acero del seguro y así sucesivamente. Cuando la placa de cristal tiene algunas grietas o ser dañado, la bola de acero del seguro parará automáticamente la válvula lateral del gas y del líquido para evitar o para reducir fluir. El trabajador puede cortar tan la válvula inferior para manejarla. Este producto de la serie es la instalación estable, sellada y confiable, simple, que es instrumento ideal para detectar para el nivel líquido en toda clase de envases con la presión media o baja. La conexión de los rebordes superiores y más bajos de este indicador llano con los rebordes superiores y más bajos del envase para formar un permeator, después la altura del líquido puede ser vista directamente.
Estructura
Parámetros técnicos
|
Longitud nominal (centro a centrarse): |
0~300-0~2000m m |
|
Longitud recomendada: |
550, 850, 1150, 1450, 1750m m |
|
Material: |
Acero de carbono, 304, 316L |
|
Presión nominal (MPa): |
Tipo transparente: 2,5, 6,3; Reflexión-tipo: 4,0; Vea el tipo de cristal: 0,1, 0,6 |
|
Temperatura de trabajo: |
0~250℃ |
|
Reborde de la conexión: |
DN20 (3/4"); , A---HG20592; C---HG20615-09 |
|
Conector de calefacción del cubo del vapor: |
Hilo interno RC1/4 |
|
Presión de calefacción del vapor: |
≤1.0MPa |
|
Presión de cierre de la bola de acero: |
≥0.3MPa |
